一般要購買寬流道板式熱交換器板片的時候，商家肯定會問型號、材質、厚度以及數量。如果客戶不知道型號，這個時候一般客服人員就會詢問很重要的角孔直徑和角孔中心距，但是呢，部分客戶就會比較抗拒，我不知道這是什么意思，但是我已經把常規尺寸給你了啊，怎么就不能給我報價呢？

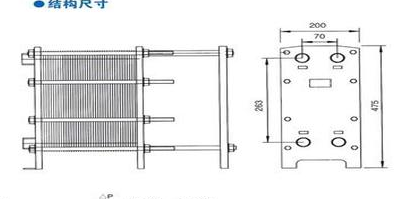

圖上的70和263就是角孔中心距，它決定了板片的型號，如果您給出的是框架板的尺寸，即200*475，是沒有任何參考價值的，因?yàn)榍懈羁蚣馨宓臅r(shí)候，或大或小根本無關緊要，因?yàn)榭蚣艿淖饔?，只是為了夾緊換熱原件——板片和膠條。

有的客戶會問：那寬流道板式熱交換器板片尺寸呢？也不能取代角孔中心距嗎？答案是的。因?yàn)橥盗械脑?，比如alfa laval 的M6，M6B和M6M外形尺寸就是幾乎完全一致，只能根據角孔的參數來選擇。

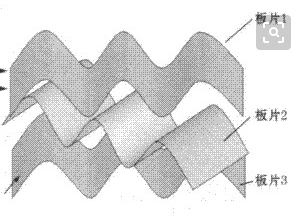

那M6B和M6M還有什么不同之處呢？答案是波紋深度，波紋深度就是單張板片起伏的高低長度，如上圖所示。這里科普一個小知識，板式換熱器的加緊尺寸就是（板片厚度+波紋深度+膠條超出波紋深度的厚度）*板片數量，閑置不用的時候，可以放松至加緊尺寸的1.1倍，更好的保護設備、延長壽命。

選型的時候，設計師會根據介質的悟性參數才選擇合適的波紋深度，比如M15M，波紋深度要比M15B要大，在其他參數相同的情況下，為暖通空調工況選型時，就會選M15M而不是M15B,因?yàn)榕照{(diào)用水多含雜質，就得選波紋深一些的。但是一般不會超過5mm，當波紋深度在5-12mm之間，就是寬流道的板片，廣泛用于食品行業。

其他的像什么當量直徑、流通截面積、單板面積等，對采購寬流道板式熱交換器來說，意義就不是很大啦！文章最后，小編還要問讀者一個問題，下圖P就是波紋法向節距，波紋法向節距和波紋深度是成正比還是反比呢？當P越大時，介質的流動速度是快是慢呢？
