我們都知道板片是板式換熱器的核心換熱器元件，板片的波紋，角度，組成的流道設計，以及本身的結構都會對換熱效率產生很深刻的影響。

通常情況下，板片的波紋一般分為兩種，小角度波紋Low Theta和大角度波紋High Theta。兩種波紋如下圖所示：

小角度Low Theta：

大角度High Theta：

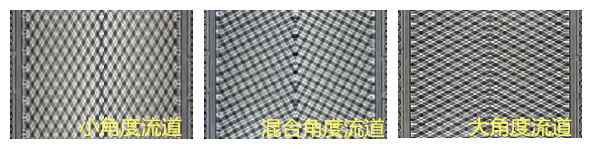

大角度和小角度的波紋兩兩相互組合或者交叉組合就能形成三個流道，這樣就能適合于不同工況的使用，針對特殊的工況可以量身定制，波紋流道如圖所以：

小角度的流道適合于低湍流和壓力降，混合角度的流道適合中湍流和壓力降，大角度流道適合于高湍流和壓力降。這三種組合方式的優點就是多種流道組合方式，換熱效率高，設計優良，高剪切力，湍流大，不易積垢，能夠提高熱回收效率。

波紋設計的多樣性能夠在板片表面提供支撐點，現在板片的設計能達到0.4mm左右，增強了板片的強度，形成高度的湍流，提高了換熱系數。

板片的結構一般包括懸掛槽，進口和出口，導流區，密封槽，泄漏槽，以及主要換熱區域。這種結構形式可以使介質均勻地流過板片表面，去除了傳熱死去，增加了有效地?fù)Q熱面積，提高了換熱效率，還不易結垢，安裝方便。

板式換熱器板片的波紋，流道以及結構設計全部都是服務于換熱器本身的，主要是為了讓換熱器能夠提高換熱性能，延長使用壽命，相信板片的設計能夠在以后更加高效。
