304、316 等奧氏體不銹鋼板式換熱器在維修過程中會(huì)發(fā)現(xiàn)有點(diǎn)狀穿孔現(xiàn)象，是什么原因引起的？采取什么措施能延長(zhǎng) 304 、316等奧氏體不銹鋼板片的使用壽命？

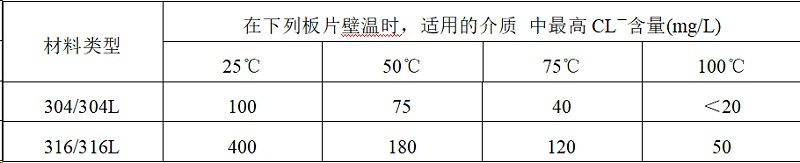

304、316等奧氏體不銹鋼板式換熱器材料在氯離子環(huán)境中，極易發(fā)生縫隙腐蝕。板片上氯離子的深度超標(biāo)或板片有劃痕等損傷，更易出現(xiàn)氯離子的點(diǎn)腐蝕，造成板式換熱器板片穿孔，不僅造成失效，還會(huì)因內(nèi)漏對(duì)介質(zhì)造成污染，在醫(yī)藥、化工等行業(yè)，會(huì)造成更大的經(jīng)濟(jì)損失。奧氏體不銹鋼在含氯水溶液中的適用條件，見下圖：

除水溶液中氯離子深度不能超限外，還應(yīng)注意以下兩點(diǎn)：

一、盡量使用掛墊，避免使用膠粘墊。幾乎所有的膠均含氯離子，局部氯離子含量過高，極易造成腐蝕的發(fā)生，造成內(nèi)漏；

二、及時(shí)清洗板片，避免水垢及雜質(zhì)過多。因?yàn)槁入x子容易在垢下富集、濃縮，這種情況一旦出現(xiàn)，容易出板片穿孔，造成內(nèi)漏。

青島瑞普特有多年奧氏體不銹鋼板式換熱器設(shè)計(jì)、生產(chǎn)和運(yùn)行經(jīng)驗(yàn)，可根據(jù)您的使用工況，為您選擇合適的板型和材質(zhì)，為您節(jié)約設(shè)備投資費(fèi)用，并延長(zhǎng)使用壽命，使投資收益更大化，歡迎來電咨詢。
